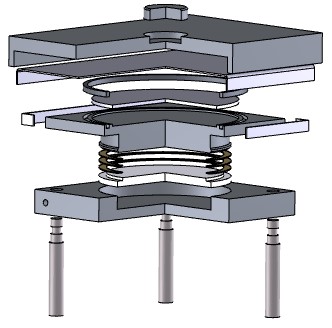

Per movimenti in un’unica direzione è necessario prevedere un appoggio a disco elastomerico unidirezionale. Lo scorrimento è assicurato dall’accoppiamento di superfici a basso attrito, materiali compositi e acciaio austenitico.
Preservando la configurazione di base dell’appoggio a disco elastomerico fisso, si inseriscono le seguenti superfici di scorrimento:
- Strato di PTFE alveolato e lubrificato sulla parte superiore, che viene incassato all’interno della superficie superiore del pistone.
- Lastra in acciaio austenitico lucidata e saldata alla piastra di supporto
- Materiale composito, CM1, come da normativa di riferimento, rivettato alla superficie laterale del coperchio del pistone.

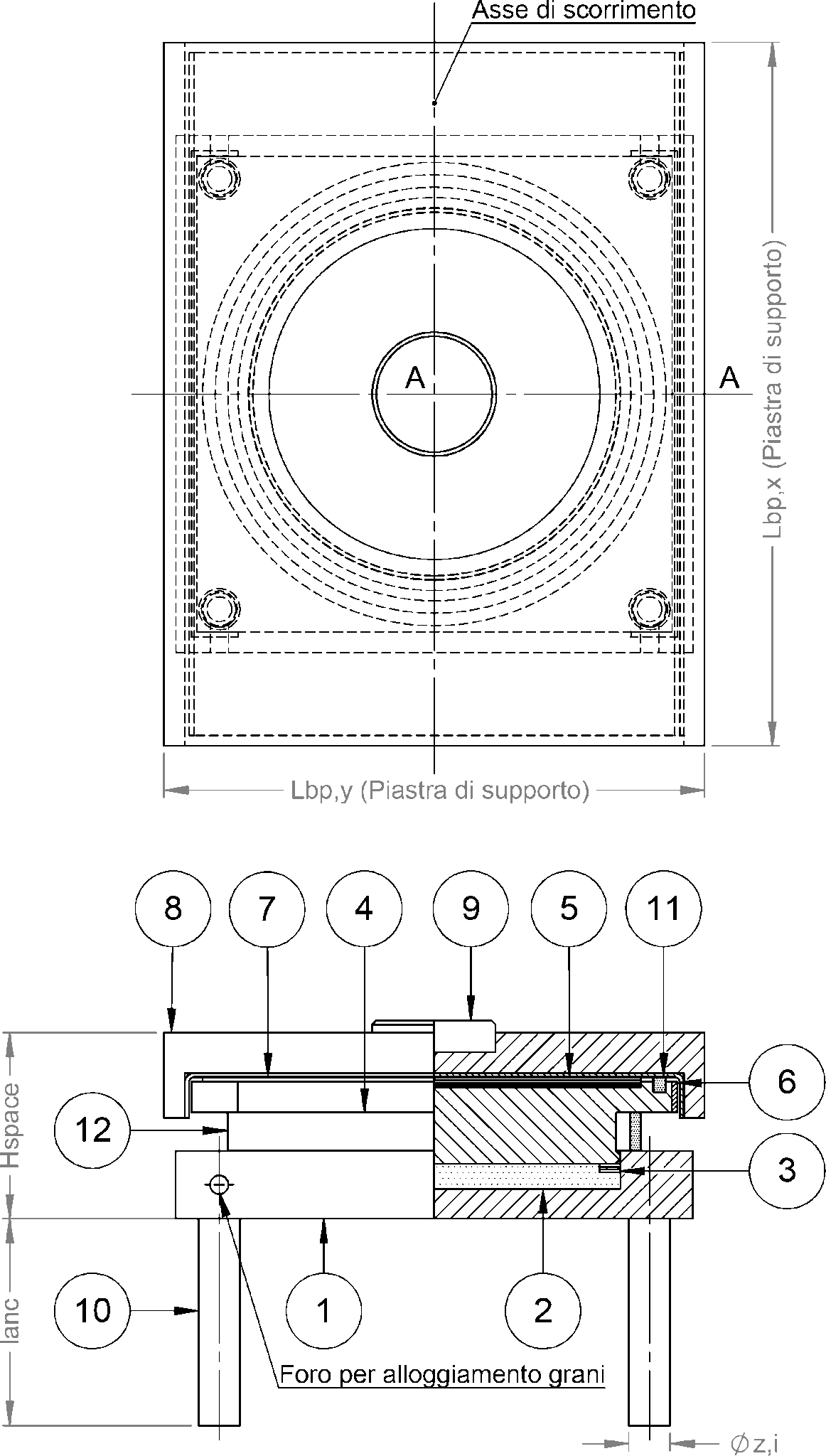

| Descrizione | Materiale | Normativa | Finitura superficiale | Quantità | |
|---|---|---|---|---|---|
| 1 | Basamento | S355J2+N | EN10025 | Verniciatura | 1 |
| 2 | Tampone | Gomma naturale | 1337/ISO6446 | – | 1 |
| 3 | Guarnizione interna | Ottone | EN12163 | – | 3 |
| 4 | Pistone | S355J2+N | EN10025 | Verniciatura | 1 |
| 5 | Superficie di scorrimento incassata | PTFE | EN1337 | Lubrificazione | 1 |
| 6 | Guida CM1 | CM1 | EN1337 | – | 2 |
| 7 | Superficie di scorrimento | Acciaio austenitico | EN10088 | Smerigliatura e lucidatura a macchina | 1 |
| 8 | Piastra di supporto | S355J2+N | EN10025 | Verniciatura | 1 |
| 9 | Perno di ancoraggio | 39NiCrMo3 | EN10083 | – | 1 |
| 10 | Tirafondo | 39NiCrMo3 | EN10083 | – | 4 |
| 11 | Guarnizione | Compriband | – | – | 1 |
| 12 | Guarnizione esterna | Compriband | – | – | 1 |
