Appoggi a disco elastomerico multidirezionale

Per spostamenti della struttura richiesti in più direzioni, si fa ricorso a dispositivi a disco elastomerico multidirezionali. Così come per i dispositivi unidirezionali, lo scorrimento è assicurato dall’accoppiamento di superfici a basso attrito e acciaio austenitico.

Preservando la configurazione di base degli appoggi fissi si inseriscono le seguenti superfici di scorrimento:

  • Un uno strato di PTFE alveolato e lubrificato sulla parte superiore, che viene incassato all’interno della superficie superiore del pistone.
  • Lastra in acciaio austenitico lucidata e saldata alla piastra di supporto

Senza la presenza di vincoli (guide unidirezionali) il dispositivo è libero di assecondare il movimento della struttura in qualsiasi direzione

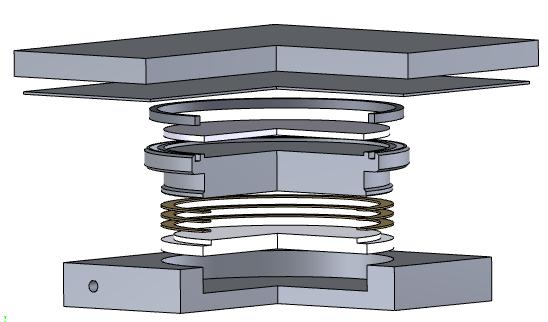

multidirezionale
multidirezionale
Descrizione Materiale Normativa Finitura superficiale Quantit&agrave
1 Basamento S355J2+N EN10025 Verniciatura 1
2 Tampone Gomma naturale 1337/ISO6446 1
3 Guarnizione interna Ottone EN12163 3
4 Pistone S355J2+N EN10025 Verniciatura 1
5 Superficie di scorrimento incassata PTFE EN1337 Lubrificazione 1
6 Superficie di scorrimento Acciaio austenitico Smerigliatura e lucidatura a macchina 1
7 Piastra di supporto S355J2+N EN10025 Verniciatura 1
8 Guarnizione esterna Compriband 1
