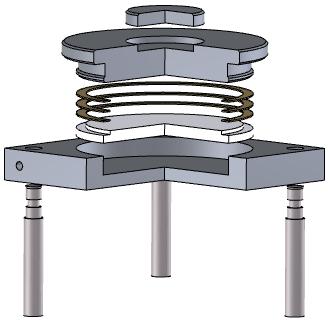

Appoggi a disco elastomerico fisso

Il basamento è una piastra in acciaio di forma quadrata, le cui dimensioni rispettano i criteri progettuali previsti dalla normativa.

Il tampone elastomerico è alloggiato in uno scasso circolare e confinato all’interno del basamento.

Tre anelli elastici in ottone, sagomati in base al diametro del basamento e posizionati in una rientranza formata nel bordo del cuscinetto elastomerico, evitano l’espulsione sotto pressione della gomma.

Il pistone, che si innesta nel basamento, è in contatto con il tampone elastomerico.

Tutte le superfici dei componenti esterni sono rivestite con vernici ad alte prestazioni.

fisso
fisso

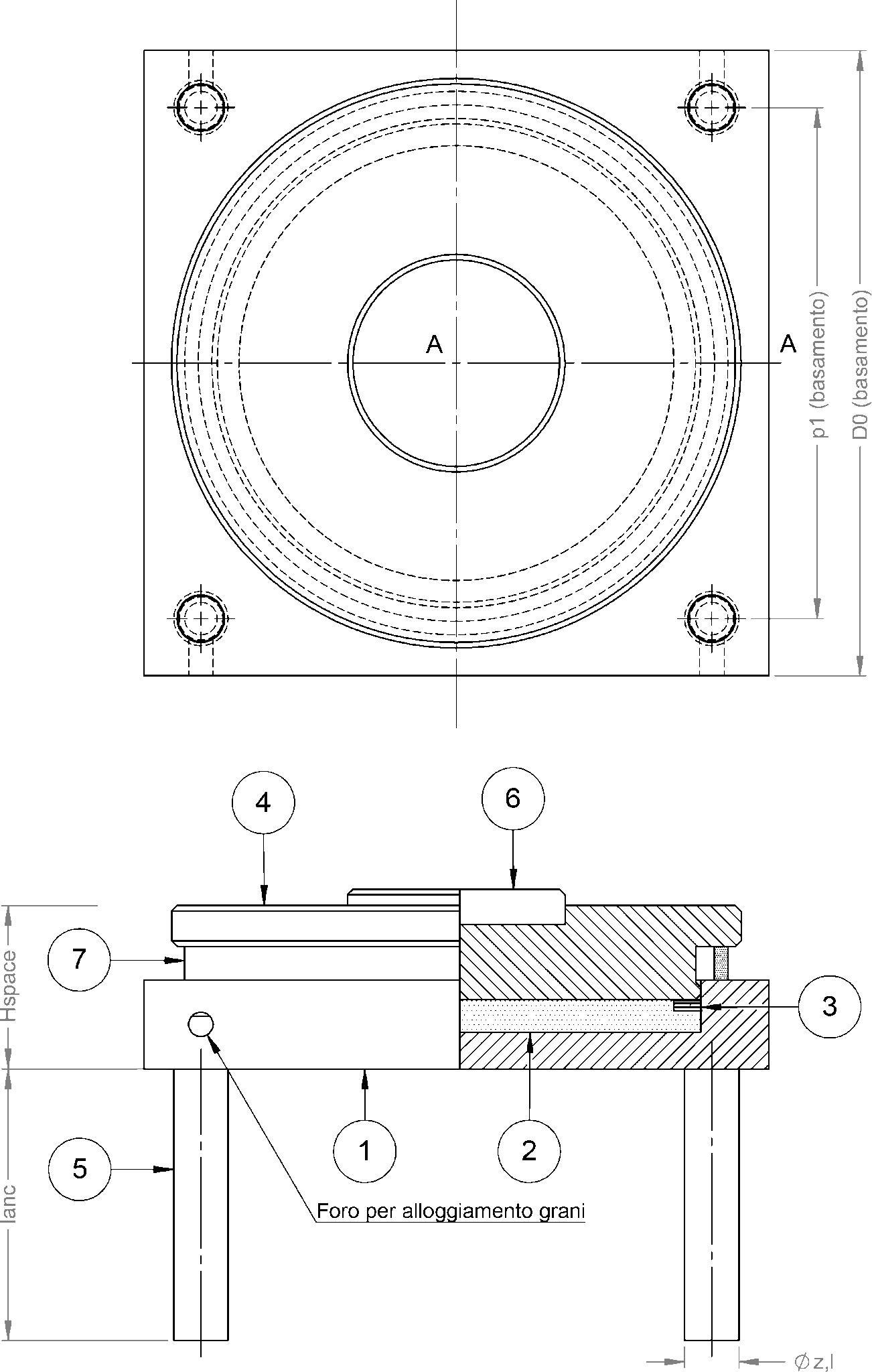

Descrizione Materiale Normativa Finitura superficiale Q.tà
1 Basamento S355J2+N EN10025 Verniciatura 1
2 Tampone Gomma naturale 1337/ISO6446 1
3 Guarnizione interna Ottone EN12163 3
4 Pistone S355J2+N EN10025 Verniciatura 1
5 Tirafondo inferiore 39NiCrMo3 EN10083 4
6 Perno di ancoraggio 39NiCrMo3 EN10083 1
7 Guarnizione esterna Compriband 1
